上海跃进厌氧培养箱YQX-I/YQX-II

适用范围

该产品是一种可在无氧环境下进行细菌培养及操作的专用装置，可培

养最难生长的厌氧生物，又能避免以往厌氧生物在大气中操作时接触

氧而死亡的危险性。

本产品获上海市优秀新产品奖。

结构特点

该产品由恒温培养箱，厌氧操作室、取样室、气路及电路控制系统、

相架、瓶架、熔蜡消毒器等部分组成。

设备具有以下主要特点：

>使用科学先进手段达到高精度、恒温的厌氧环境，便于操作者在厌氧

环境中进行操作和对厌氧菌培养。

>温控采用微电脑智能控温仪，能准确直观地反映箱内实际温度，加上

有效的限温保护装置，安全可靠。

>箱内装有紫外线杀菌灯，气体经过滤后进入箱内，可有效地避免细菌

污染。

>气路装置，可任意调节流量，能任意输入各种所需气体。

>操作室均由不锈钢板制成，其前窗采用厚透明耐冲击特种玻璃板制成，

操作使用专用手套可靠舒适、灵活、使用方便。

>操作室内备有特殊接种棒灭菌器，并附设有试验架、熔蜡消毒装置，

还装有除氧催化器。

YQX-II 型还具有下列特点

>使用科学先进手段达到高精度，恒温的厌氧环境中进行操作和对厌氧

菌培养。

>温控采用液晶大屏显示微电脑控制（带定时）能准确直观地反映箱内

实际温度，加上有效的限温保护，安全可靠。

>气路开关采用轻触式开关控制电磁阀，操作灵活。

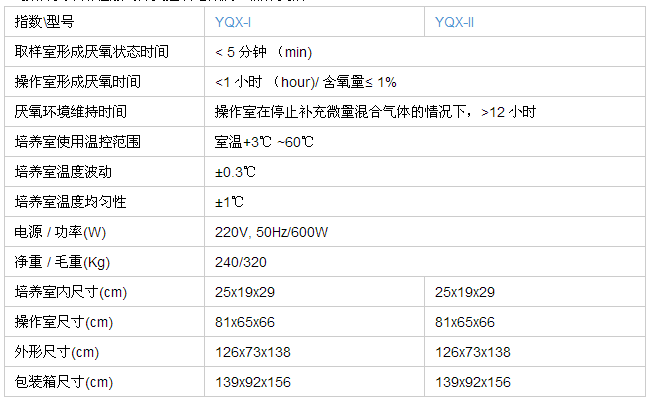

(2) 温度均匀度 ≤±1 ℃培养室温度范围  室温+3℃至60℃。

(3) 温度波动度 ≤±0.3 ℃

(4) 厌氧等级  含氧量≤1%

(5) 取样室形成厌氧状态时间 ≤5分钟

(6) 取样室形成厌氧方式   真空+气体置换式（99.99%氮气 或 氢气5%二氧化碳10%氮气85%组成的混合气）

(7) 操作室形成厌氧状态时间 ≤1小时

(8) 操作室形成厌氧方式   气体置换式（99.99%氮气 或 氢气5%二氧化碳10%氮气85%组成的混合气）+微流量控制

(9) 操作室厌氧环境维持时间 在停止补充微量混合气体的情况下 ＞12小时

(10) 厌氧形成控制方式   手工，按键操作。

二．温度控制器：

特色说明

(1) 温度传感器 温度： DIN A 级Φ5mm SUS 不锈钢制PT 100?×1 支   。                                                      箱温控制×1支  。

(2) 温度控制方式   P.I.D自动演算+ Fuzzy 控制。

(3) 温度转换  采微电脑线性补偿校正。

(4) 显示界面

LCD液晶屏显示， 英文显示，按键输入方式。

II型：LED数码管显示， 英文显示，按键输入方式。

(5) 定时范围  1.  1~9999分钟 ；2.无定时连续运行

(6) 人性化操作

     a. 自动控制 温度电热输出功率调整，P.I.D微积分控制… 等。

     b. 安全自检 主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止加热。

主要功能

(1) 温度显示精度   0.1℃ 。

(2) 浓度显示精度   0.1% 。

(3) 温度控制精度   ± 0.1℃ 。

(4) 浓度控制精度   ± 0.1% 。

(5) 偏差值校正 温度偏差值补偿、校正功能。

(6) I/O 自检   安全自检功能， 异常发生时自动断电保护及故障指示。

(7) 自动演算  微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温度控制更为精确                                 （比例、积分、微分＋固态继电器控制方式)。

(8) 温度上下限保护  可设定温度保护上下限。

(9) 保护装置  控制器监视安全保护系统及预防式的故障自检控制。

三．结构与材质：

(1) 培养室内箱材质  SUS-304 不锈钢镜面板。

(2) 操作室内箱材质  SPCC 冷轧钢板静电粉体烤漆处理。

(3) 外部材质  SPCC 冷轧钢板静电粉体烤漆处理。

(4) 保温材质  高密度聚苯乙烯泡沫塑料及超细玻璃纤维棉。

(4) 箱门

     a. 培养箱观察窗  钢化玻璃视窗。

     b. 取样、操作室箱门   透明防弹玻璃。

     c. 操作室箱盖   透明压克力。

(5) 移动及支撑 滑轮移动调整摆放位置，前轮可锁止以固定位置*4只(200kg/ 轮)。

(6) 搁板 不锈钢条栅搁板×2 块 ；每层可调高度50 ㎜。

四．温度电热及循环：

(1) 送风方式  高阻抗马达离心风机。送风方式为水平出风弧形循环设计。

(2) 加热系统  微电脑智能型自动控制电热功率平衡调温+温度自保护加热器。

五．安全保护装置：

(1) 断路器   小型开关断路器。

(2) 控制器内部保护

     a. 温度传感器   断路或短路(超量程)。

     b. 超温保护 设定温度的高温保护设定。

(3) 外部故障侦测保护

     a. 电热保护 加热器温度自保护器。

(4) 故障异常报警   故障异常发生时，自动断电热保护，发出报警音。

六．附件：

（1）.  含产品使用说明书、简易故障排除说明、产品维护说明×1。

（2）.  保险丝×1

（3）.  真空泵×1

（4）.  合格证×1

七．使用电源：  1Ø 220V 50Hz

八．供气要求：  气体纯度99.99%   0.5Mpa  连续供气 。

九．周围环境：  可容许使用的环境温度范围：5~35 ℃ ，
